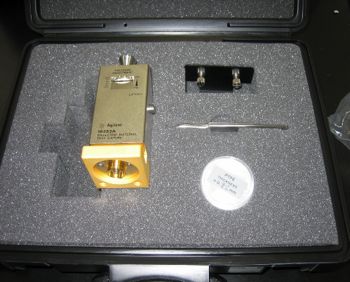

名称等誘電率測定フィクスチャ 設備分類評価技術(材料特性など)
製造元Agilent 仕様・品質等16453A
用途等

3 次元電界マッピングシステムで使用される散乱体材料の誘電率を測定

詳細仕様

・インピーダンスアナライザ(HP 4291A) に接続して比誘電率を測定可能
・30MHz-1GHz の範囲の任意の周波数で比誘電率が測定可能
・比誘電率の実部が30 以下の誘電体を測定可能
・比誘電率の実部の測定誤差が50%以下
・室温から80 ℃の温度範囲で測定可能
・直径20mm の円板試料を測定可能
・±10V の直流バイアス電圧を印加可能

使用料110(円/時間) 導入年度平成20年度
設置場所高度技術研究館 2F:電子計算機室447 主担当者名黒澤 孝裕
