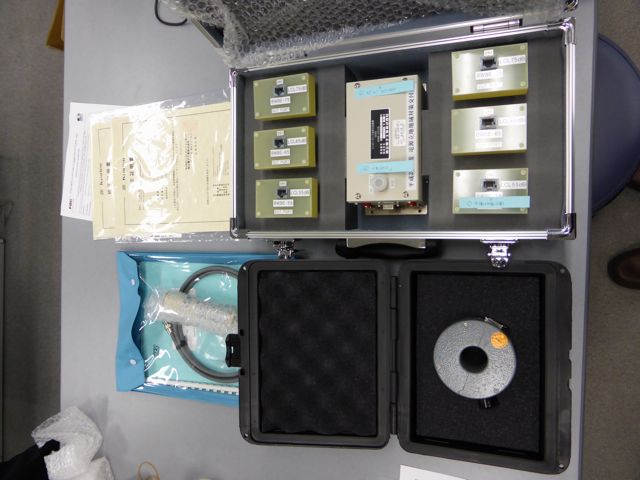

名称等雑音測定用疑似通信回路網 設備分類計測技術(電磁光音など)
製造元協立電子工業(株) 仕様・品質等KNW-2208, KNW-441, およびF-51
用途等

電気用品安全法(PSE),VCCI,その他EMC規制で制定された通信ポート,負荷端子,あるいは補助端子の伝導妨害波を測定するための装置
<活用事例>
イーサネットポート,有線リモコン接続端子等から生じる電磁雑音の評価やEMC規格適合性の試験.

詳細仕様

・CISPR規格準拠のインピーダンス安定化回路網(ISN)
・カテゴリー5,カテゴリー6のイーサネットケーブル対応
・高周波電流プローブ(FCC F-51, 測定周波数10kHz-500MHz)付属
・CISPR,PSE規格準拠の雑音測定用電圧プローブ付属

使用料100(円/時間) 導入年度平成25年度
設置場所高度技術研究館 1F:電波暗室408 主担当者名黒澤 孝裕
担当部署先端機能素子開発部 スピン・ナノデバイスGr 副担当者名木谷 貴則
