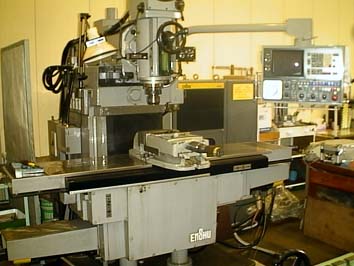

ＮＣフライス盤

本装置は、主軸にフライスカッタやエンドミル、ドリルなどの工具を取り付けて回転させ、加工物の平面加工や形状加工、穴あけ加工を行う、立て形のＮＣ（数値制御）フライス盤です。ＮＣプログラムによる動作が可能で、金属材料やプラスチック材料等の切削加工に用います。

機械関係仕様
１．テーブル
　・作業面寸法　1400×400mm
　・最大移動距離　Ｘ軸　850mm
　　　　　　　　　Ｙ軸　500mm
　　　　　　　　　Ｚ軸　400mm
　・送り速度　1から2000mm/min
　・早送り速度　Ｘ、Ｙ軸　6000mm/min
　　　　　　　　Ｚ軸　3000mm/min
２．主軸
　・主軸端寸法　50番テ?パ
　・主軸回転数　40から2000rpm（無段）
３．電動機
　・主軸駆動用　DC 5.5Kw（30分定格）
　・送り駆動用　FANAC MODEL 10×2
　　　　　　　　　〃　　〃　 20×1
制御装置仕様（FANAC SYSTEM 6M-MODEL B）
・制御軸数　　　3軸（X､Y､Z）
・同時制御軸数　3軸
・設定単位　　　0.001mm
・最大指令値　　±99999.999mm
・NCテープ　　　8単位黒色紙テ?プ
・テープコード　EIAコード　
・テープ記憶長　40m
